小型可调光滤波器(TOF) 80nm



欧亿光电 (OE PHOTONICS) 的MEMS可调谐滤波器是基于MEMS(微机电系统)技术和光栅技术原理,具有尺寸小、速度快、寿命 长、稳定性与可靠性高等特点,可覆盖O波段或C波段或L波段波长范围。器件扫描范围达到了80nm。



特征
应用
热稳定性及重复性高,寿命长
光信道性能监测
光学性能表现好,插入损耗低、尺寸小
光谱分析
3dB 带宽 1.0-1.4nm(可定制)
ROADM
可定制化(波长与衰减范围)
信号跟踪

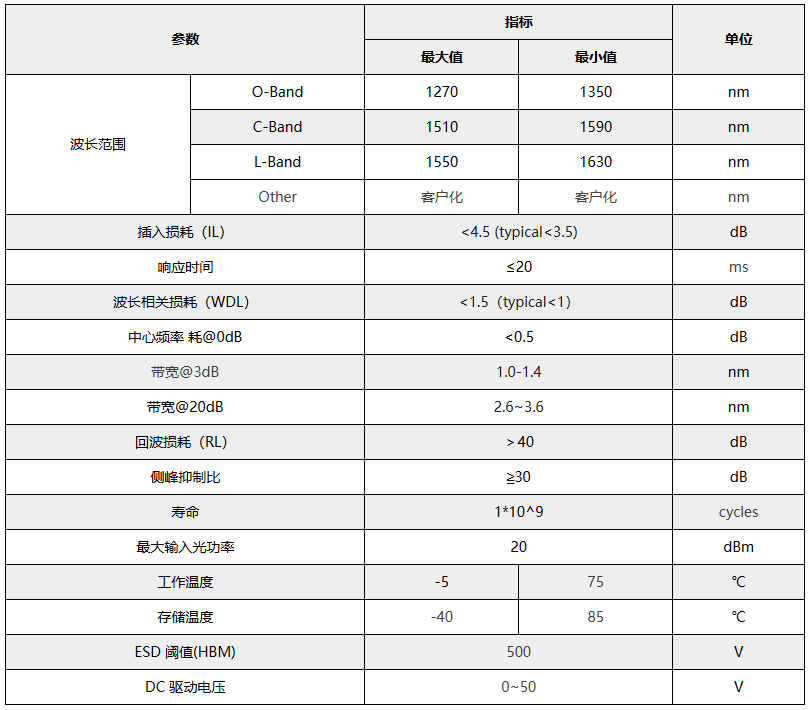

主要参数


参数
指标
单位
最大值
最小值
波长范围
O-Band
1270
1350
nm
C-Band
1510
1590
nm
L-Band
1550
1630
nm
Other 客户化 客户化 nm
插入损耗(IL)
<4.5 (typical<3.5)
dB
响应时间
≤20
ms
波长相关损耗(WDL)
<1.5(typical<1)
dB
中心频率 耗@0dB
<0.5
dB
带宽@3dB
1.0-1.4
nm
带宽@20dB
2.6~3.6
nm
回波损耗(RL)
>40
dB
侧峰抑制比
≧30 dB
寿命
1*10^9
cycles
最大输入光功率
20
dBm
工作温度
-5
75
存储温度
-40 85
ESD 阈值(HBM)
500
V
DC 驱动电压 0~50
V



机械尺寸
